تفاصيل المنتج:
شروط الدفع والشحن:
|
الجهد االكهربى: | 380V 50HZ 3 مراحل أو حسب متطلبات العميل | بكرة مادة: | # 45 درجة الصلب عالية مع الصلب مطلي بالكروم |
---|---|---|---|
اسم المنتج: | 2 موجات 3 موجات 3 مم الطريق السريع الدرابزين لفة تشكيل آلة لفائف المدرفلة على البارد | مادة خام: | لفائف المدرفلة على البارد ، لفائف المدرفلة على الساخن ، لفائف المجلفن |
قطع المواد بليد: | Cr12Mov مع إخماد HRC58-62 درجة | سماكة: | 2.5-3mm |
تسليط الضوء: | الطريق السريع الدرابزين ماكينة,الحرس السكك الحديدية لفة تشكيل آلة |
2 موجات 3 موجات 3 مم الطريق السريع الدرابزين لفة تشكيل آلة لفائف المدرفلة على البارد
1. هذا النوع من الآلات يعتمد محطة جديدة لزيادة الحزم ؛ الجهاز يعتمد انتقال علبة التروس لضمان العمل أكثر استقرارا. المنتجات المستخدمة في مجموعة متنوعة من الدرابزين ، الدرابزين الطريق السريع ، السياج وغيرها من مزارع الثروة الحيوانية.
2.معدات معلمات مفصلة:
لا | ||
مادة مناسبة | لفائف المدرفلة على البارد ، لفائف المدرفلة على الساخن ، لفائف المجلفن | |
2 | عرض المواد الخام | 480mm |
3 | صفوف من بكرات | 15 صفوف |
4 | مجموع الطاقة | المحرك الرئيسي 22kwx2 محطة هيدروليكية السلطة 4KW |
5 | سمك المواد الخام | 2.5-3mm |
6 | سرعة | 10-12m / دقيقة |
7 | قطر رمح | ¢ 116mm |
8 | الجهد االكهربى | 380V 50HZ 3 مراحل |
9 | إطار كبير | 400H الصلب |
10 | لوحة الأوسط | 18mm و |
4. المكونات والمواصفات الفنية
أ. هيدروليكي دي coiler مع 2 رؤساء
معرف الملف: ~ 350 ~ 580mm ؛
عرض الملف: 150 مم - 580 مم ؛
محطة الطاقة الهيدروليكية: 4KW ؛
الحمولة القصوى: 5 طن ؛
الكمية: 1 قطعة ؛
B. التسوية - التغذية والعد
يتم استخدامه لصنع المادة مسطحة قبل التغذية في آلة تشكيل اللف.
المدخل والدليل: 9 بكرات (أعلى 4 ، أسفل 5) ؛
مادة Cr12 ، المعالجة الحرارية ، مطلي بالكروم السطح ؛
قوة المحرك: 15KW.
الإطار: 400 h الصلب.

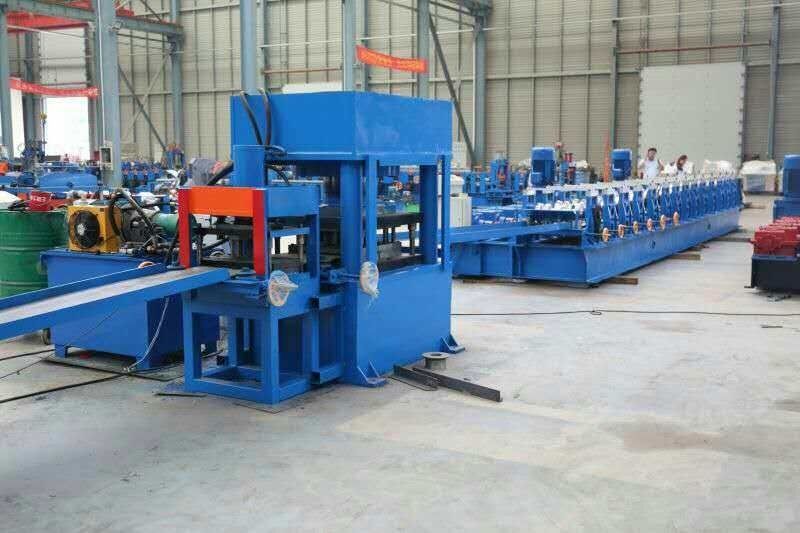

جيم قبل اللكم وجهاز القطع
400T الهيدروليكية اللكم وجهاز القطع.
المواد القاطع: Cr12.
مضخة هيدروليكية مكبس
محطة الطاقة الهيدروليكية: 22KW ، حوالي 250T الضغط ؛
18 ثقوب اللكم والقطع معا.
1 ثقب لكمة الأوسط.

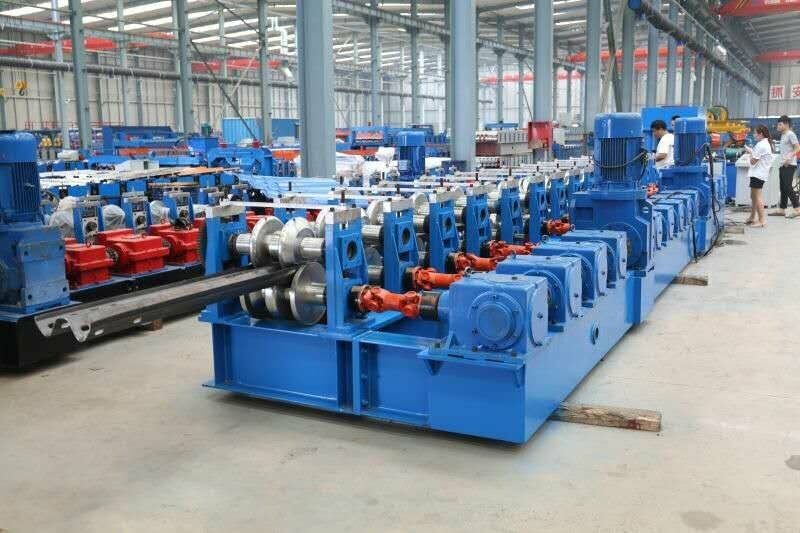

D. لفة تشكيل آلة الرئيسية
الإطار: 400 H الصلب مع منصة التغذية الملحومة.
محطات الرول: 15 محطة ؛
مادة الأسطوانة: Cr12 ، المعالجة الحرارية بالكروم المطلي ؛
قطر رمح الرئيسي: ø116mm.
المواد من رمح الرئيسي: # 45 الصلب ، والمعالجة الحرارية.
230 نوع صندوق التروس القيادة.
قوة الجهاز الرئيسي: 22KW * 2 ؛
قوة مغير التردد: 50KW ؛
السرعة: 10-12 متر / دقيقة ؛
E. مجلس الوزراء الكمبيوتر التحكم
التحكم في كمية و طول اللكم و طول القطع تلقائيا ؛
سيتم إيقاف الآلة أثناء تثقيبها وتقطيعها ؛
قياس الطول التلقائي وعدد الكميات (الدقة 3m +/- 2mm) ؛
الجهد: 380V ، 3 المرحلة 50HZ (أو حسب طلب المشتري) ؛
حجم لوحة التحكم PLC: 600mm (L) x1000mm (H) x500mm (W) ؛
العلامة التجارية PLC: DELTA من تايوان ؛
محول التردد العلامة التجارية: سانجينغ من الصين.
شاشة تعمل باللمس العلامة التجارية: Weinview من تايوان.
التشفير: REP من الصين.
واو الجدول الإخراج
وظيفة: دعم وإخراج المنتج.
هيكل: الوقوف ودعم لفة.
الحجم: لتر 3 م × 0.5 م ؛
الكمية: 2PCS.
