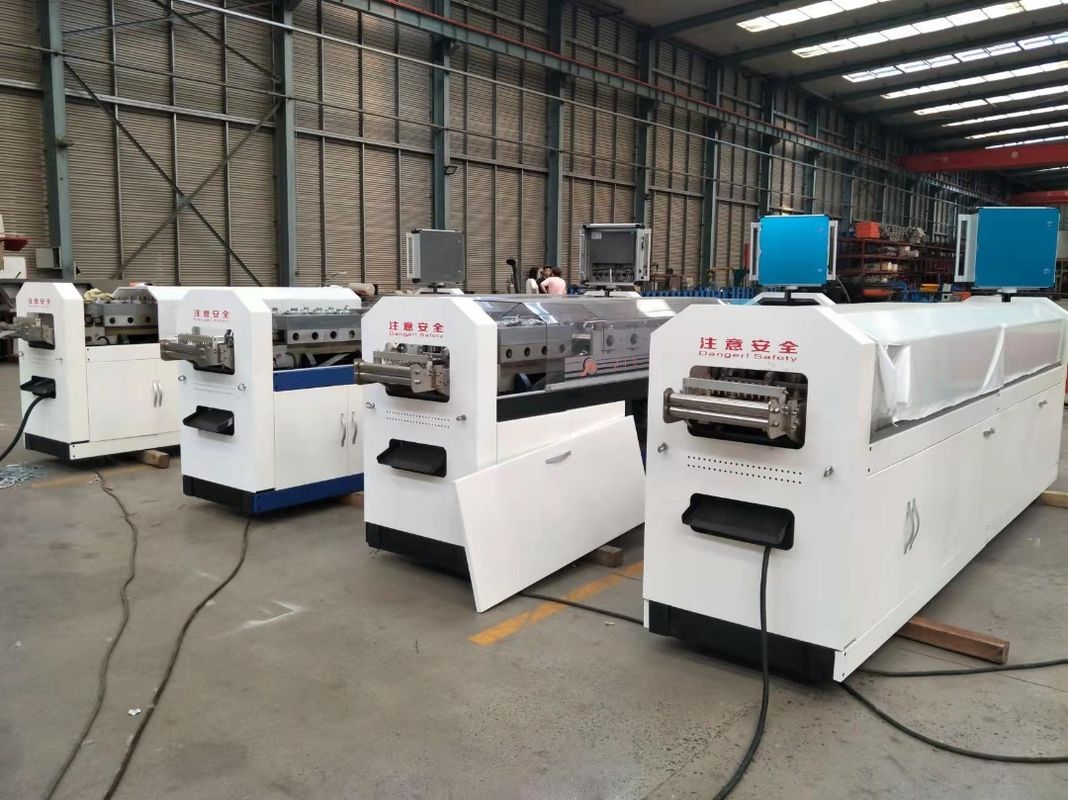

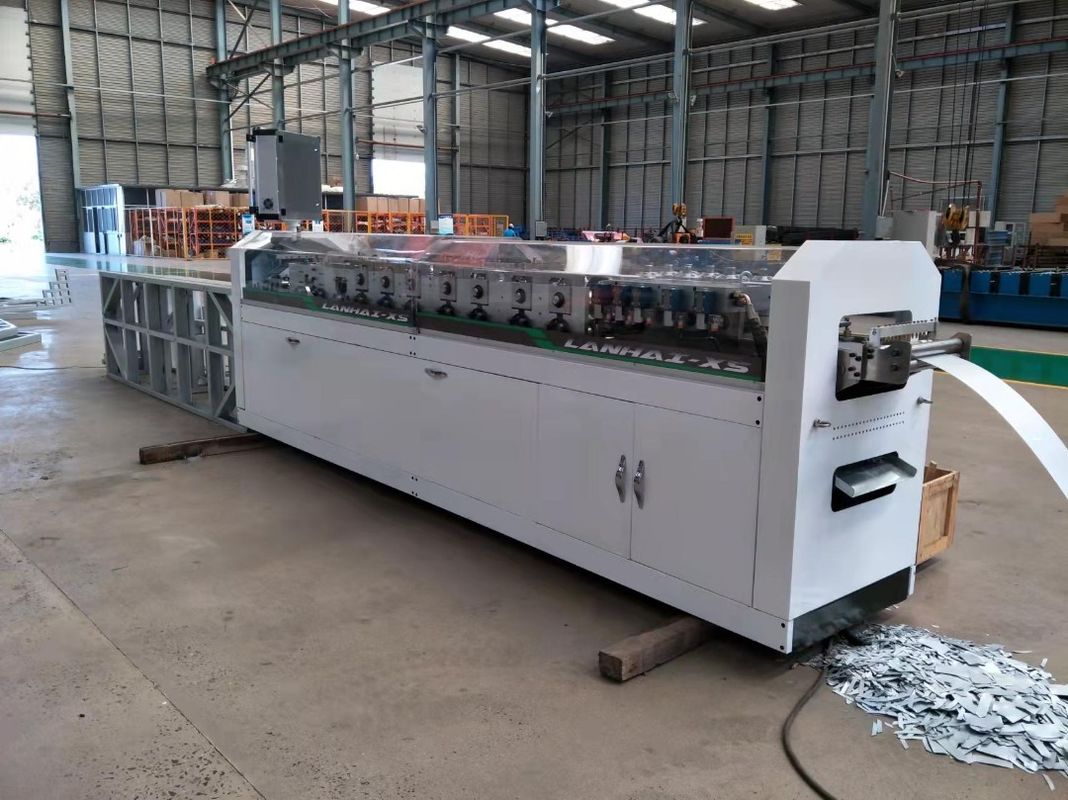

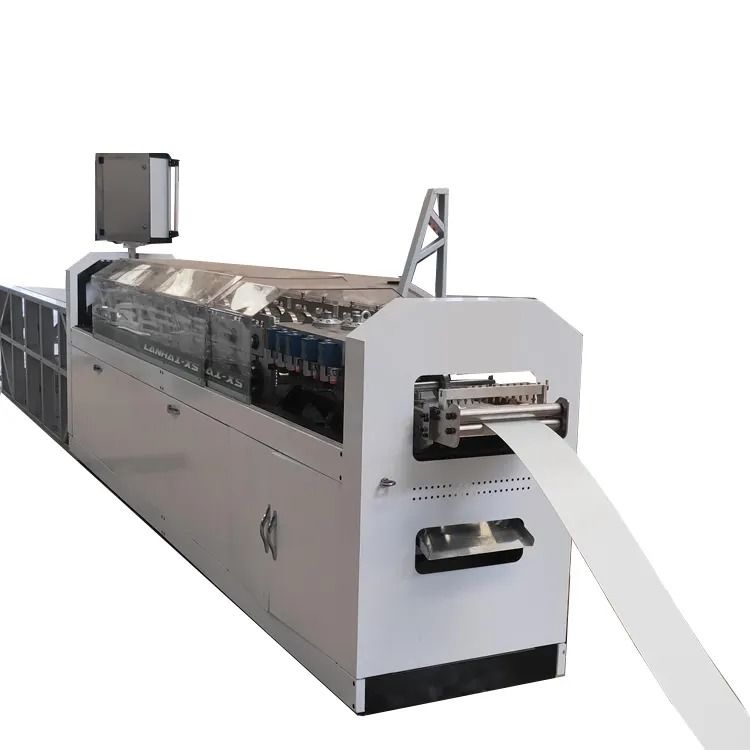

جودة المواد العالية C89 الحديد خفيف المقياس إطار بناء لفة تشكيل آلة

• حجم آلة التشكيل الرئيسية: 4000 × 800 × 1200 مم
• وزن آلة التشكيل الرئيسية: حوالي 3000 كجم
• قدرة المحرك المؤازر الرئيسي: 7.5 كيلو واط مع وظيفة القفل الذاتي
• قدرة المحرك الهيدروليكي: 5.5 كيلو واط
• الجهد: 380 فولت / 50 هرتز / 3 أطوار
• خطوات التشكيل: 12 خطوة (8 محطات بكرات رئيسية ، 4 محطات بكرات تشطيب)
• سرعة التشكيل: حوالي 30 م / دقيقة (تعتمد على كمية الثقب وطول القطع)
• القدرة العاملة: 5 ~ 8 أطنان / 8 ساعات (يمكن أن تعمل 24 ساعة)
• مادة الأسطوانة: فولاذ DC53 مستورد ، تشغيل مركز CNC ، معالجة حرارية HRC58-62 درجة مئوية ، طحن دقيق
• مادة العمود الرئيسي: 40Cr فولاذ تقسية وطحن دقيق
• عجلة الضرس: # 45 فولاذ عالي التردد
• نظام القطع: جهاز قطع هيدروليكي
• مادة الشفرة: فولاذ التنجستن المستورد مع معالجة مروية 60-62 درجة مئوية
• التسامح للقطع واللكم: ± 0.5 مم
• التسامح للتشكيل: ± 0.75 مم
• نظام التحكم: شاشة تعمل باللمس مقاس 19 بوصة وصندوق تحكم رئيسي واحد
• العلامة التجارية الرئيسية للأجزاء الإلكترونية: Mitsubishi PLC من اليابان ، Schneider Relay من فرنسا ، Omron Encoder من اليابان ، INVT Servo Motor من الصين
• مادة إطار الآلة: فولاذ هيكلي ملحوم جيدًا
• اللون المطلي: رمادي وأزرق

• آلة التشكيل الرئيسية
• 3 أطنان من فك الملف اليدوي
  • الوظيفة: تحمل ملف الفولاذ ، وتدوير ملف الفولاذ ؛ مع جهاز فرملة دقيقة لمنع القصور الذاتي من الجري إلى الأمام أثناء التوقف في حالات الطوارئ
  • طريقة القيادة: السحب بواسطة آلة التشكيل
  • الحد الأقصى لوزن التحميل: 3 أطنان
  • القطر الداخلي: Φ430-590 مم
  • القطر الخارجي: ≤Φ1300 مم
• نظام القيادة والهيدروليكي
• برنامج التحكم في المعدات
• برنامج المنتج: مجموعة واحدة
• جهاز التثقيب الأوتوماتيكي (فتحة الخدمة ، فتحة التجعيد ، قطع الشفة ، شق الويب ، شق الشفة ، فتحة الترباس ، أخدود الانكماش)
• جهاز ما بعد القطع الهيدروليكي (المادة: SKD-11)
• جهاز الطباعة الأوتوماتيكي: طباعة على جانبي الارتفاع المتماثلين
• طاولة التشغيل: 4 أمتار

Vertex BD هو نظام البرامج الرائد للفولاذ المشكل على البارد. يوفر Vertex حلول إدارة معلومات التصميم المعماري والمنتجات الكاملة لتصميم وتصنيع المباني التجارية والسكنية. يعتمد Vertex BD على نظام أساسي مرن للاستجابة للاحتياجات المتغيرة لصناعات التأطير والتصنيع.

• يتم إنشاء هياكل الإطارات للجدران والأرضيات والأسقف تلقائيًا لتوفير وقت التصميم
• يضمن النمذجة ثلاثية الأبعاد الحقيقية دقة 100٪ ويقلل من عيوب التصميم
• إنشاء رسومات معمارية للإطار ورسومات ارتفاع المبنى تلقائيًا
• إنشاء جداول تفريغ الملفات الشخصية الدقيقة وقوائم المواد لتقدير العناصر بدقة
• يمكن إنشاء ملفات إخراج CNC مختلفة لتلبية احتياجات الإنتاج
• يمكن لمنصة التصميم القوية والمرنة تخصيص مكتبة الملفات الشخصية وقواعد إنشاء الإطارات وفقًا لاحتياجات العملاء
• متوافق مع برامج BIM الأخرى من خلال أدوات استيراد وتصدير IFC القوية
• يمكن استخدام وظيفة التحليل الهندسي Vertex للحساب الهيكلي
