مكان المنشأ:
الصين البر الرئيسي
اسم العلامة التجارية:
FAMOUSE
إصدار الشهادات:
ISO, CE
رقم الموديل:
خط الثقاف التلقائي المصغر
فيديو
فيديو
فيديو
| السمة | القيمة |
|---|---|

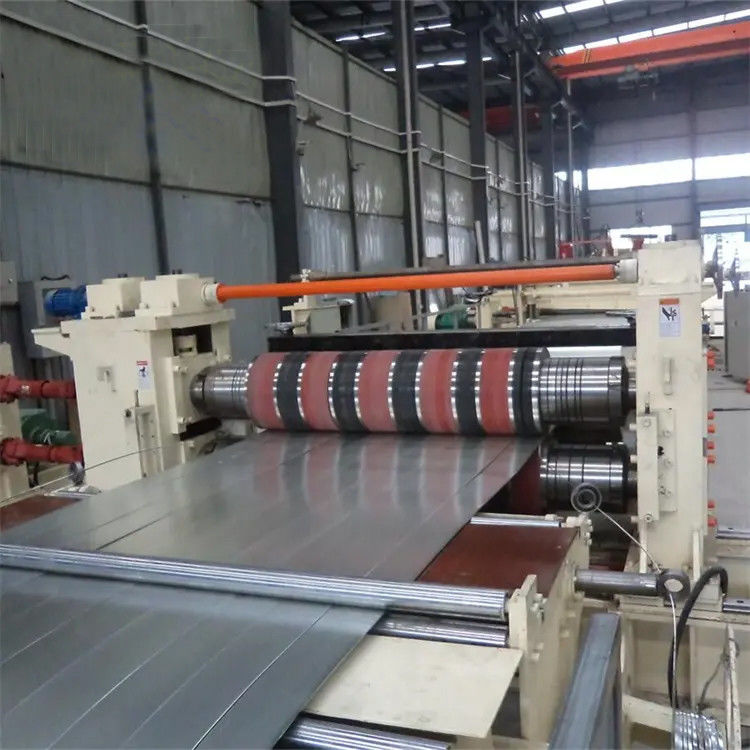

| اسم المنتج | خط قص صغير عالي السرعة مع آلة فك ولف هيدروليكية |
| مادة القص | جلفالوم، مجلفن، PPGI، ألومنيوم |
| سماكة المادة | 0.3 مم - 3 مم |
| سرعة التشغيل | 8 م/دقيقة - 30 م/دقيقة (يمكن تخصيصها) |
| وزن اللفائف | 5 أطنان / 7 أطنان / 10 أطنان (يمكن تخصيصها) |
| عدد القطع | 2 - 30 قطعة |
| وزن الآلة | 13000 كجم |
| دقة عرض القص | ± 0.01 - ± 0.05 مم |
يمكن لخط القص الصغير أن يصبح دعمًا مثاليًا إذا كان المنتج يتضمن مجموعة كبيرة ومتنوعة من اللفائف ذات العروض المخفضة والتي بالتأكيد ليس من الاقتصادي استخدام خط كبير لقص اللفائف التي يقل عرضها عن 300 مم، وخاصة عندما تكون المساحات محدودة جدًا بسبب نوع المنتج.
علاوة على ذلك، يتيح الخط الصغير الوصول إلى سرعات كبيرة، تصل إلى 500 م/دقيقة. مواصفات أخرى: عرض اللفائف من 300 مم إلى 600 مم، وزن اللفائف من 3 إلى 8 أطنان، سماكة المادة من 0.2 إلى 3.2 مم، وفك اللفائف التلقائي عن طريق السحب أو عن طريق الحلقة.
يوصى به لإنتاج لفائف ضيقة، ولكن بشكل خاص خط سريع للمساحات الصغيرة ومناسب بشكل خاص للنحاس والألومنيوم والقصدير والفولاذ الرقائقي، ولكن أيضًا للمواد المدرفلة على البارد والمجلفنة والمطلية مسبقًا والفولاذ المقاوم للصدأ.
| رقم. | العنصر | الوصف |
|---|---|---|
| 1 | المواصفات الرئيسية | 1 المواد الخام: مجلفن، ألومنيوم، فولاذ ملون، صلابة 235 ميجا باسكال - 485 ميجا باسكال |
| 2 سماكة المواد الخام: 0.3 مم - 3.0 مم | ||
| 3 عرض المواد الخام: 600 مم - 1600 مم | ||
| 4 القطر الداخلي للشريط: φ 480 مم - φ 530 مم | ||
| 5 القطر الخارجي للشريط: φ 1600 مم | ||
| 6 وزن اللفائف: 5 أطنان - 10 أطنان | ||
| 7 عدد القص: بحد أقصى 30 قطعة | ||
| 8 أقصى سرعة لخط القص: 8 م/دقيقة - 30 م/دقيقة | ||
| 9 الحد الأدنى لعرض خط القص: 35 مم | ||
| 10 دقة عرض القص: ± 0.01 - ± 0.05 مم | ||
| 11. الجهد التشغيلي المقنن: 240 فولت، 3 أطوار، 60 هرتز | ||
| 12. الوزن الإجمالي: 13000 كجم | ||
| 12. مساحة العمل (الطول*العرض): 20000 مم*6000 مم | ||

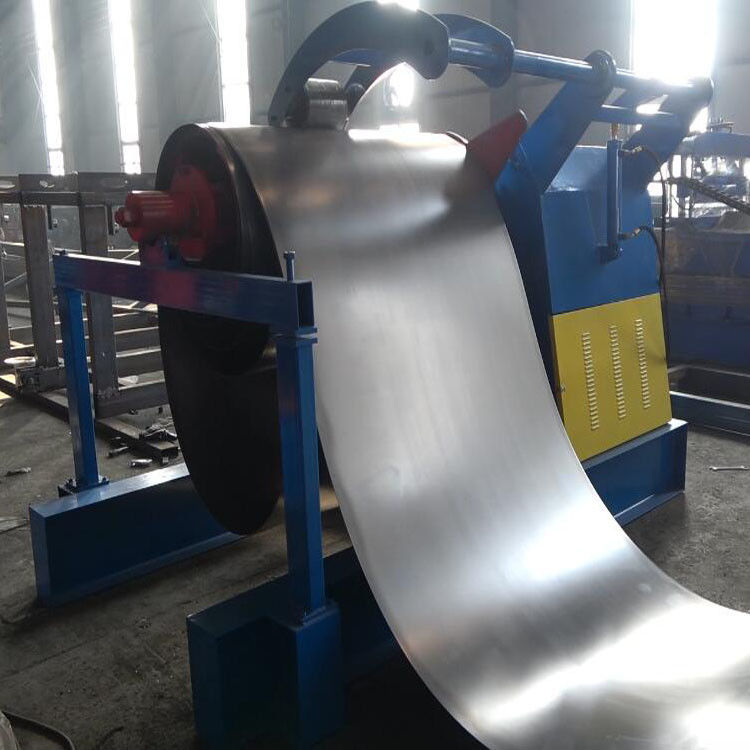

| 2 | مواصفات آلة فك اللفائف | 1 القطر الخارجي للشريط: بحد أقصى φ 1600 مم |
| 2 عرض الشريط: 600 مم - 1600 مم | ||
| 3 القطر الداخلي للشريط: φ 480 مم - φ 530 مم | ||
| 4 وزن اللفائف: 5 أطنان - 10 أطنان | ||
| 5 أقصى سرعة عمل: 8 م/دقيقة - 30 م/دقيقة | ||
| 6 نطاق شد الشريط: φ 480 مم - φ 530 مم | ||
| 7 قطر العمود: φ180 مم | ||
| 3 | مواصفات آلة فك اللفائف | 8 الطول الفعال للأسطوانة: 1600 مم |
| 9 طاقة محرك القيادة: 5.5 كيلو واط | ||
| 10. قطر سيارة التحميل: φ 700 مم - φ 1500 مم | ||
| 11 وزن سيارة التحميل: 5 أطنان - 10 أطنان | ||
| 12 سرعة السيارة: حوالي 4 م/دقيقة | ||

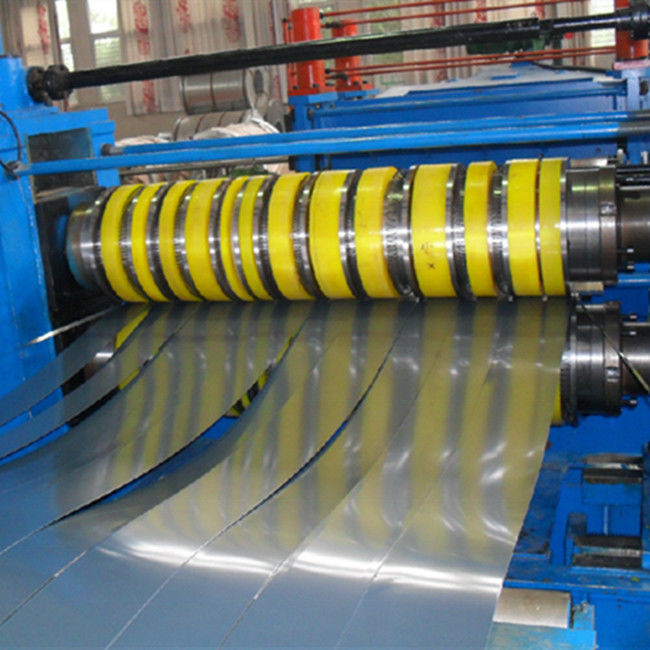

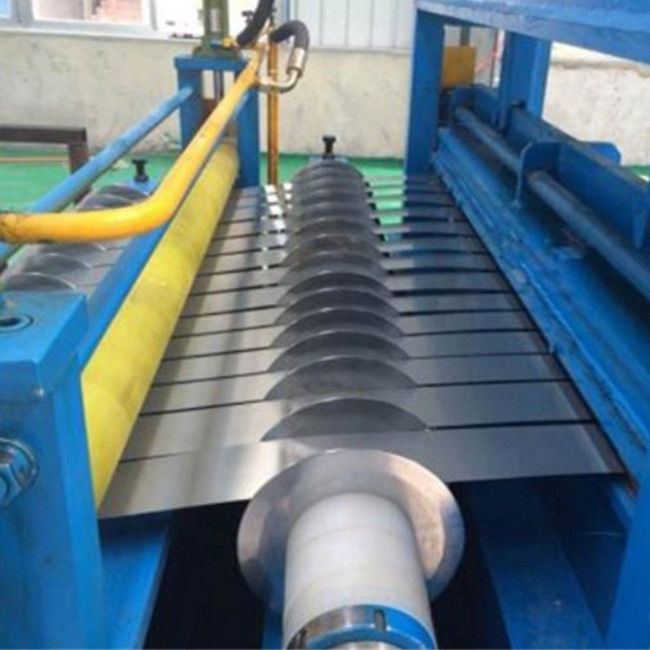

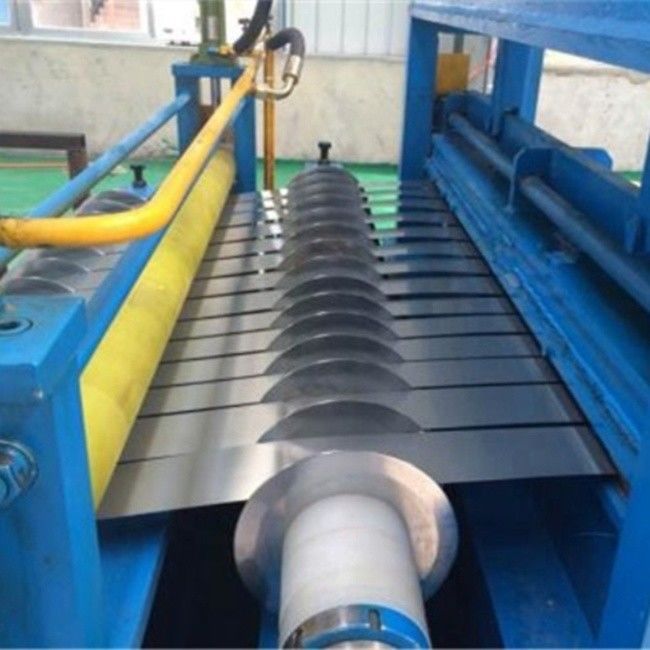

| 4 | مواصفات آلة القص | 1 عرض القص: بحد أقصى φ 1600 مم |
| 2 سمك القص: 0.3 مم - 2.0 مم | ||
| 3 قطر عمود القاطع: φ180 مم | ||
| 4 مادة عمود القاطع: Cr 40 | ||
| 5. حجم القاطع: 200 مم*300 مم*15 مم | ||
| 6 مادة القاطع: Cr12MoV | ||
| 7 حجم فاصل القاطع: 180 مم*240 مم*15 مم | ||
| 8 محرك القيادة: 15 كيلو واط | ||
| 9 عدد القص: 2-30 قطعة | ||
| 10 عدد القواطع: بحد أقصى 32 قطعة | ||
| 5 | آلة التخطيط | 1 قطر العمود: φ 130 مم |
| 2 عدد الأعمدة: صفان علويان، 3 صفوف سفلية | ||
| 3 سمك اللوحة الوسطى: 40 مم | ||
| 4 قطر أداة توزيع المهاد: φ 130 مم | ||
| 5 عرض الفيلم: 1600 مم | ||
| 6 | طاولة الشد | 1 عمود الفصل: 3 قطع، 1 قطعة عمود ضغط |
| 2 أسطوانة هوائية: 3 قطع | ||
| 7 | مواصفات آلة اللف | 1 القطر الخارجي للشريط: بحد أقصى φ 1600 مم |
| 2 عرض الشريط: 600 مم - 1600 مم | ||
| 3 القطر الداخلي للشريط: φ 480 مم - φ 530 مم | ||
| 4 وزن اللفائف: 5 - 10 أطنان | ||
| 5 أقصى سرعة عمل: 8 م/دقيقة - 30 م/دقيقة | ||
| 6 نطاق شد الشريط: φ 485 مم - φ 530 مم | ||
| 7 قطر العمود: φ 180 مم | ||
| 8 الطول الفعال للأسطوانة: 1750 مم | ||
| 9 طاقة محرك القيادة: 30 كيلو واط | ||
| 8 | مواصفات آلة اللف | 10 قطر سيارة التحميل: φ 1000 مم - φ 1750 مم |
| 11 وزن سيارة التحميل: بحد أقصى 10 أطنان | ||
| 12 سرعة السيارة: حوالي 4 م/دقيقة | ||
| 9 | نظام التحكم الكهربائي | مجموعتان. نظام التحكم بالكمبيوتر هو Siemens PLC. |
| 10 | آلة تجميع الحواف | 1 محرك القيادة: 3 كيلو واط |
| 2 عرض مادة التجميع: بحد أقصى 20 مم | ||
| 3 عرض الحافة المزدوجة: 400 مم |
