مكان المنشأ:
الصين البر الرئيسي
اسم العلامة التجارية:
FAMOUSE
إصدار الشهادات:
ISO, CE
رقم الموديل:
خط الثقاف التلقائي المصغر
فيديو
فيديو
فيديو
| السمة | القيمة |
|---|---|
| اسم المنتج | خط شق صغير عالي السرعة مع فتاحة ملفات هيدروليكية ولفافة |
| مادة القطع | جلفالوم، مجلفن، PPGI، ألومنيوم |
| سمك المادة | 0.3 مم - 3 مم |
| سرعة العمل | 8 م/دقيقة - 30 م/دقيقة (يمكن تخصيصها) |
| وزن الملف | 5 أطنان / 7 أطنان / 10 أطنان (يمكن تخصيصها) |
| قطع الشرائح | 2 - 30 قطعة |
| وزن الآلة | 13000 كجم |
| دقة عرض القطع | ± 0.01 - ± 0.05 مم |
خط شق صغير عالي السرعة مع فتاحة ملفات هيدروليكية ولفافة
يمكن أن يصبح خط الشق الصغير دعمًا مثاليًا إذا كان المنتج يتضمن مجموعة كبيرة ومتنوعة من الملفات ذات العروض المخفضة والتي ليس من الاقتصادي بالتأكيد استخدام خط كبير لقطع الملفات التي يقل عرضها عن 300 مم وخاصة عندما تكون المساحات المخفضة جدًا ضرورية بسبب نوع المنتج.
علاوة على ذلك، يتيح الخط الصغير الوصول إلى سرعات كبيرة، تصل إلى 500 م/دقيقة. مواصفات أخرى: عرض الملف من 300 مم إلى 600 مم، وزن الملف من 3 إلى 8 أطنان، سمك المادة من 0.2 إلى 3.2 مم، وفك الملف التلقائي عن طريق السحب أو عن طريق الحلقة.
يوصى به لإنتاج ملفات ضيقة، ولكن بشكل خاص خط سريع للمساحات الصغيرة ومناسب بشكل خاص للنحاس والنحاس والألومنيوم والقصدير والفولاذ الرقائقي ولكن أيضًا للمواد المدرفلة على البارد والمجلفنة والمطلية مسبقًا والفولاذ المقاوم للصدأ.
| رقم. | العنصر | الوصف |
|---|---|---|
| 1 | المواصفات الرئيسية | 1 مادة خام: مجلفنة، ألومنيوم، فولاذ ملون، صلابة 235 ميجا باسكال - 485 ميجا باسكال 2 سمك المادة الخام: 0.3 مم - 3.0 مم 3 عرض المادة الخام: 600 مم - 1600 مم 4 القطر الداخلي للشريط: φ 480 مم - φ 530 مم 5 القطر الخارجي للشريط: φ 1600 مم 6 وزن الملف: 5 أطنان - 10 أطنان 7 رقم الشق: بحد أقصى 30 قطعة 8 أقصى سرعة لخط الشق: 8 م/دقيقة - 30 م/دقيقة 9 الحد الأدنى لعرض خط القطع: 35 مم 10 دقة عرض القطع: ± 0.01 - ± 0.05 مم 11 الجهد التشغيلي المقنن: 240 فولت، 3 أطوار، 60 هرتز 12 الوزن الإجمالي: 13000 كجم 13 مساحة العمل (الطول*العرض): 20000 مم*6000 مم |

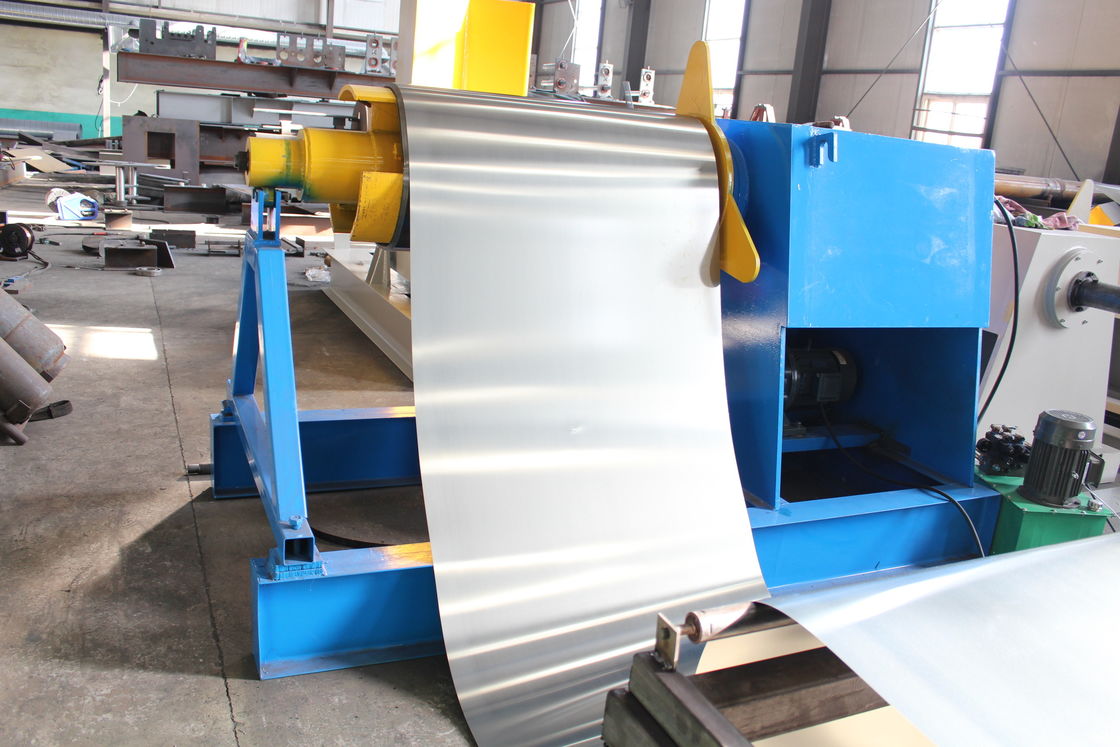

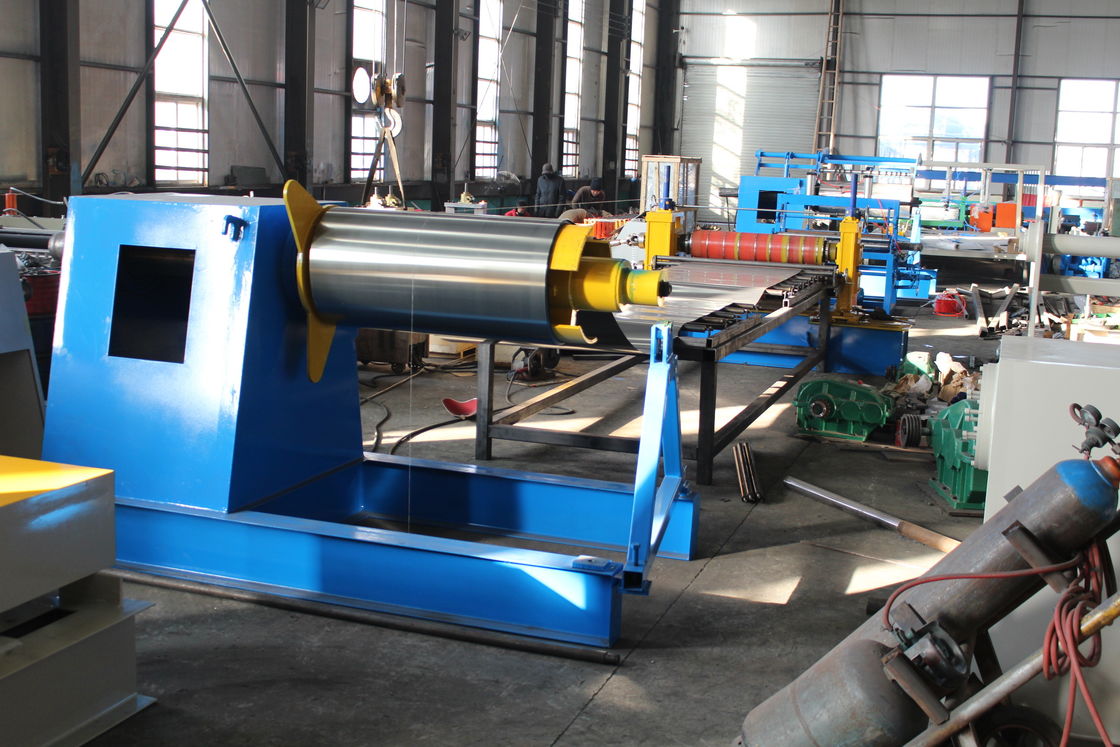

| 2 | مواصفات آلة فك الملف | 1 القطر الخارجي للشريط: بحد أقصى φ 1600 مم 2 عرض الشريط: 600 مم - 1600 مم 3 القطر الداخلي للشريط: φ 480 مم - φ 530 مم 4 وزن الملف: 5 أطنان - 10 أطنان 5 أقصى سرعة عمل: 8 م/دقيقة - 30 م/دقيقة 6 نطاق إحكام الشريط: φ 480 مم - φ 530 مم 7 قطر العمود: φ180 مم 8 الطول الفعال للبكرة: 1600 مم 9 طاقة محرك القيادة: 5.5 كيلو واط 10 قطر سيارة التحميل: φ 700 مم - φ 1500 مم 11 وزن سيارة التحميل: 5 أطنان - 10 أطنان 12 سرعة السيارة: حوالي 4 م/دقيقة |

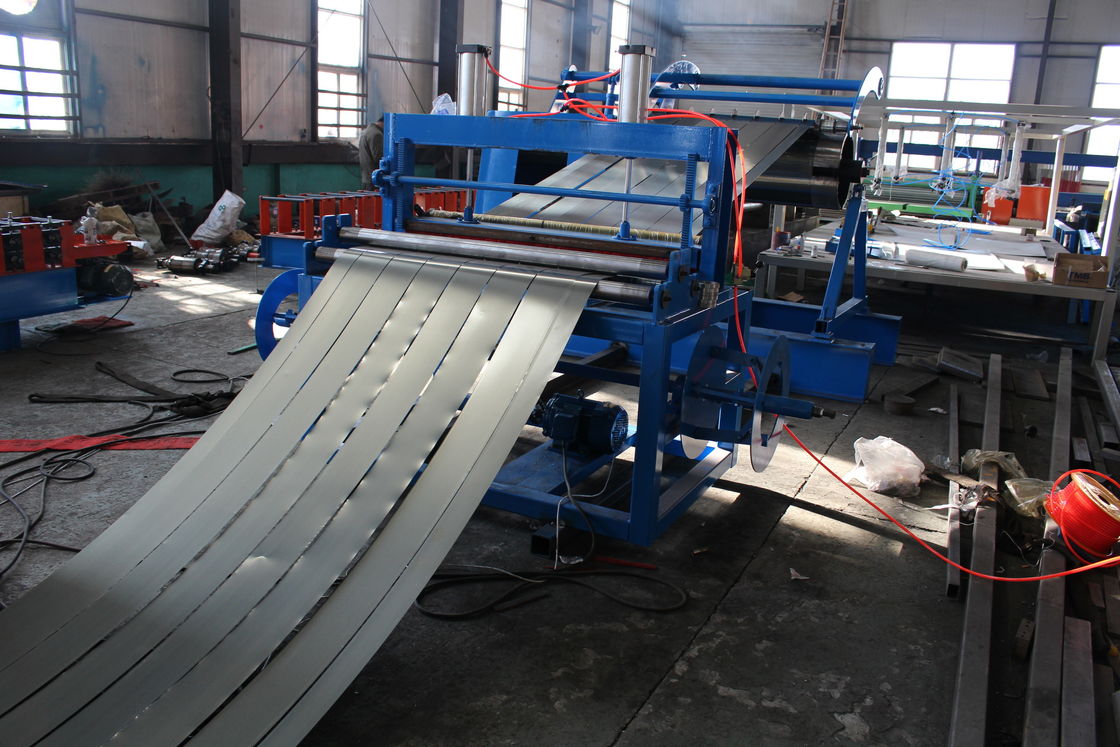

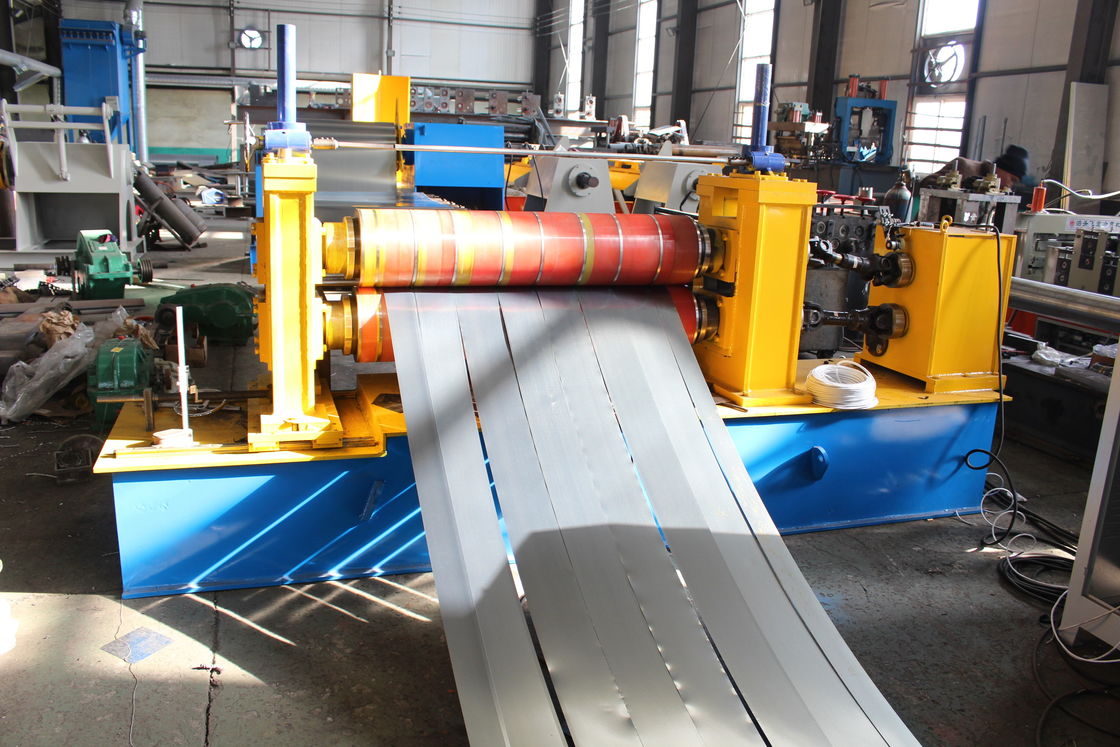

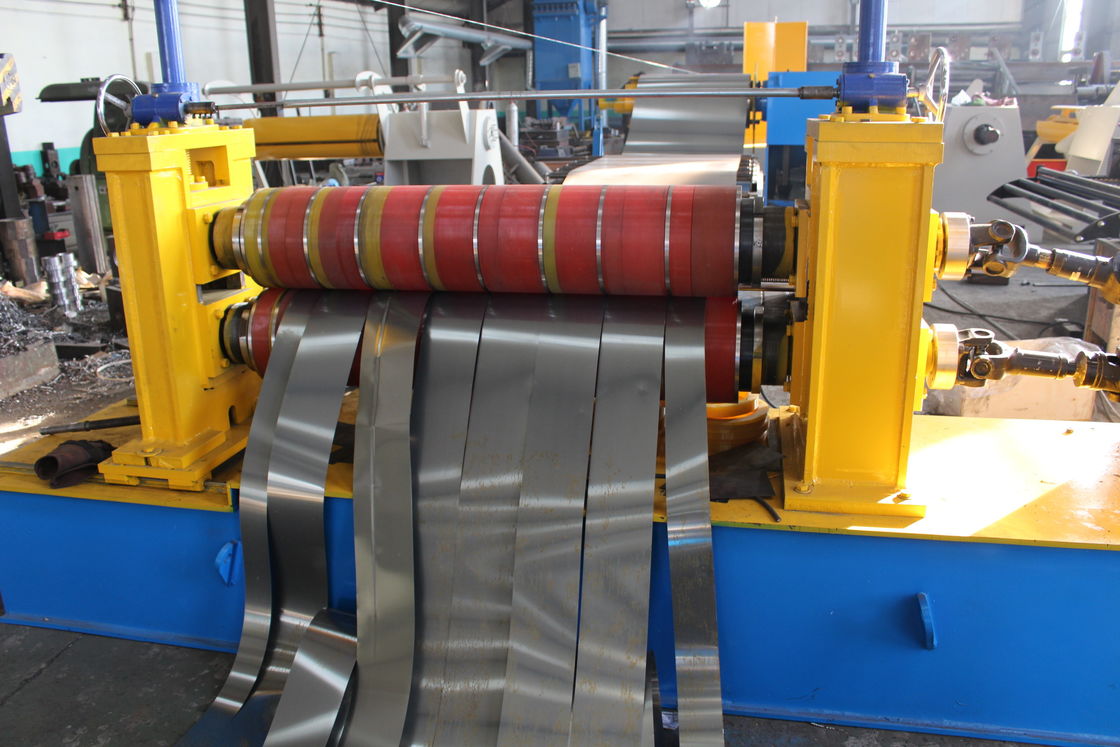

| 4 | مواصفات آلة الشق | 1 عرض القطع: بحد أقصى φ 1600 مم 2 سمك القطع: 0.3 مم - 2.0 مم 3 قطر عمود القاطع: φ180 مم 4 مادة عمود القاطع: Cr 40 5 حجم القاطع: 200 مم*300 مم*15 مم 6 مادة القاطع: Cr12MoV 7 حجم فاصل القاطع: 180 مم*240 مم*15 مم 8 محرك القيادة: 15 كيلو واط 9 رقم القطع: 2-30 قطعة 10 رقم القاطع: بحد أقصى 32 قطعة |

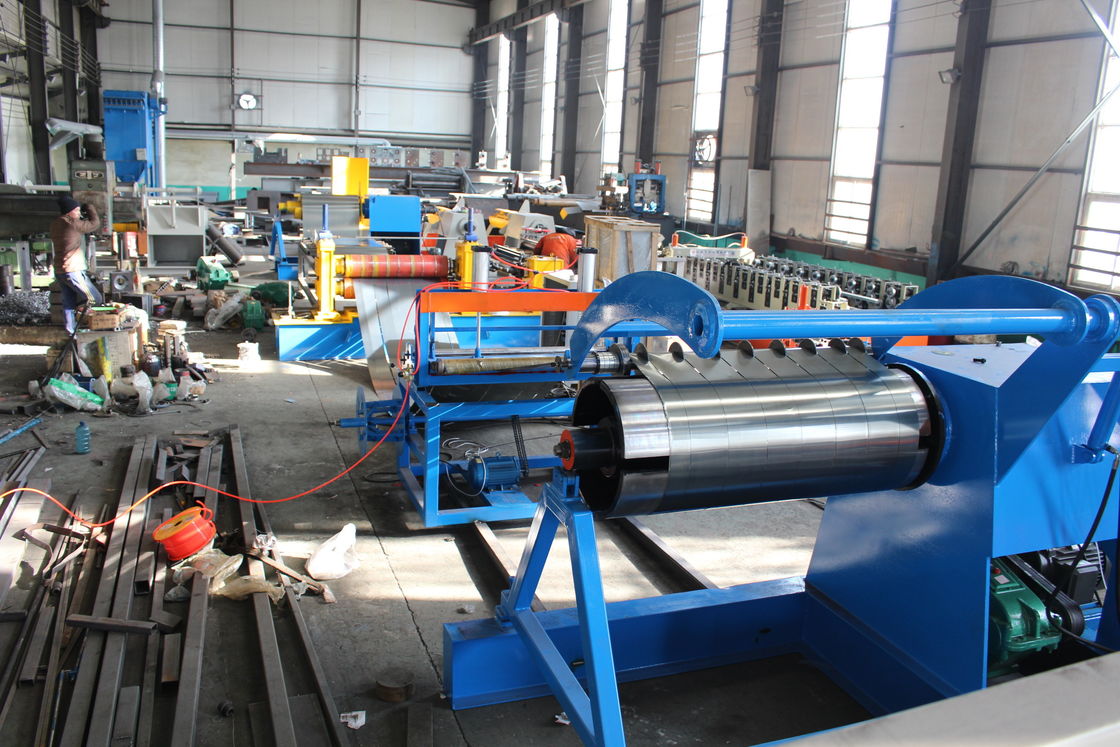

| 7 | مواصفات اللفافة | 1 القطر الخارجي للشريط: بحد أقصى φ 1600 مم 2 عرض الشريط: 600 مم - 1600 مم 3 القطر الداخلي للشريط: φ 480 مم - φ 530 مم 4 وزن الملف: 5 - 10 أطنان 5 أقصى سرعة عمل: 8 م/دقيقة - 30 م/دقيقة 6 نطاق إحكام الشريط: φ 485 مم - φ 530 مم 7 قطر العمود: φ 180 مم 8 الطول الفعال للبكرة: 1750 مم 9 طاقة محرك القيادة: 30 كيلو واط 10 قطر سيارة التحميل: φ 1000 مم - φ 1750 مم 11 وزن سيارة التحميل: بحد أقصى 10 أطنان 12 سرعة السيارة: حوالي 4 م/دقيقة |
| 9 | نظام التحكم الكهربائي | مجموعتان. نظام التحكم بالكمبيوتر هو Siemens PLC. |
| 10 | آلة تجميع الحواف | 1 محرك القيادة: 3 كيلو واط 2 عرض مادة التجميع: بحد أقصى 20 مم 3 عرض الحافة المزدوجة: 400 مم |
