مكان المنشأ:
الصين
اسم العلامة التجارية:
FMS
إصدار الشهادات:
CE
رقم الموديل:
اف ام اس-إل جي إس
فيديو
|
4- معايير التقنية

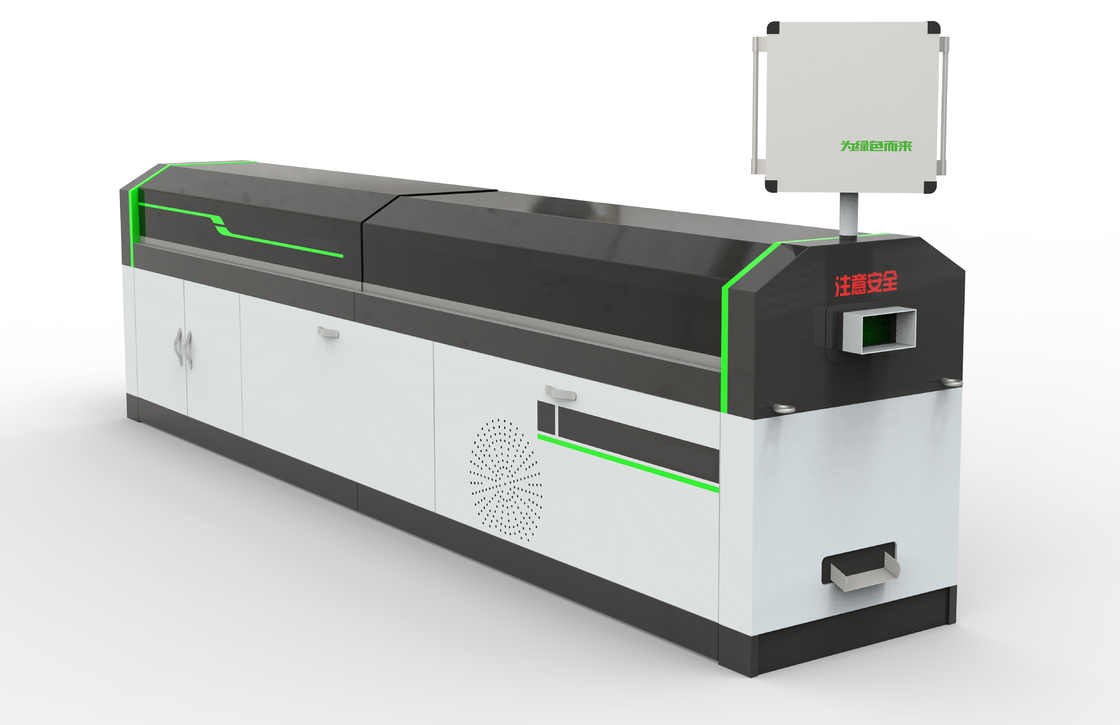

(1) حجم آلة تشكيل الرول الرئيسية: 4000*800*1200mm.
(2) الوزن الرئيسي لجهاز تشكيل اللف: حوالي 3000 كجم.
(3) قوة محرك الخدمة الرئيسي: 7.5 كيلوواط مع وظيفة القفل الذاتي.
(4) طاقة المحرك الهيدروليكي: 5.5 كيلوواط
(5) الجهد: 380V / 50HZ / 3PH
خطوات التشكيل: 12 خطوة (8 محطات رجل رئيسي، 4 محطات رجل النهاية) ؛
(7) سرعة التشكيل: حوالي 30m / min (يعتمد على مقدار القطع وطول القطع) ؛
(8) القدرة على العمل: 5 ~ 8 طن / 8 ساعة (يمكن أن تعمل 24 ساعة) ؛
(9). مادة الدوار: فولاذ DC53 المستوردة ، CNC مركز المعالجة الحرارية HRC58-62 ° ، طحن دقيق ؛
(10) مادة العمود الرئيسي: صلب 40Cr التشديد والطحن الدقيق.
عجلة العجلة: # 45 الفولاذ عالية الترددات إطفاء؛
نظام قطع: جهاز قطع هيدروليكي.
(13) مادة الشفرة: فولفستين فولاذ وارد مع معالجة خفيفة 60-62 درجة مئوية.
(14) تسامح للقطع والطعن: ± 0.5 ملم.
(15) تسامح للتشكيل: ± 0.75mm
(16) نظام التحكم: شاشة لمس 19 بوصة وصندوق تحكم رئيسي واحد.
(17) العلامة التجارية الرئيسية لقطع الالكترونيات: Mitsubishi PLC من اليابان ، Schneider Relay من فرنسا ، Omron Encoder من اليابان ، INVT Servo Motor من الصين.
(18) مادة إطار الآلة: الصلب الوقائي الدقيق
(19) اللون: الرمادي والأزرق
5الملحقات الرئيسية
(1) الآلة الرئيسية لتشكيل الألواح؛
(2) 3 طن اليدوي لفتح الملف؛
◊ الوظيفة: تحمل لفافة فولاذية ، لفافة فولاذية دوارة ؛ مع جهاز مكابح صغير لمنع الحثالة من السير إلى الأمام أثناء التوقف الطارئ.
◊ طريقة القيادة: السحب بواسطة آلة تشكيل اللف.
◊ الحد الأقصى لوزن التحميل: 3 طن
◊ القطر الداخلي: Φ430-590mm؛
◊ القطر الخارجي: ≤Φ1300mm ؛
(3) نظام القيادة والهيدروليكية
(4) برنامج تحكم المعدات؛
برامج المنتج: مجموعة واحدة.
(6). (لا يوجد برنامج VERTEX) برنامج VERTEX BD للتصميم: 0 مجموعة.

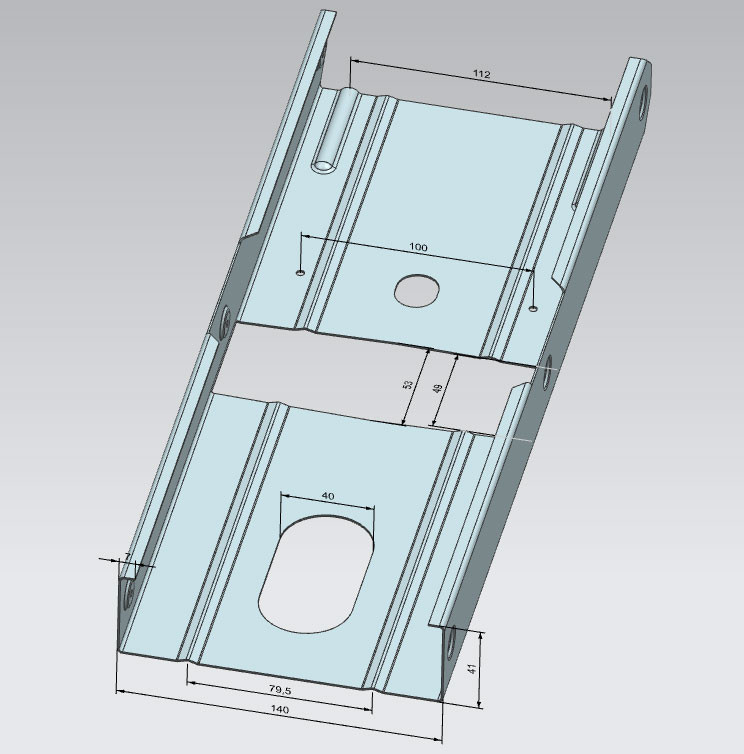

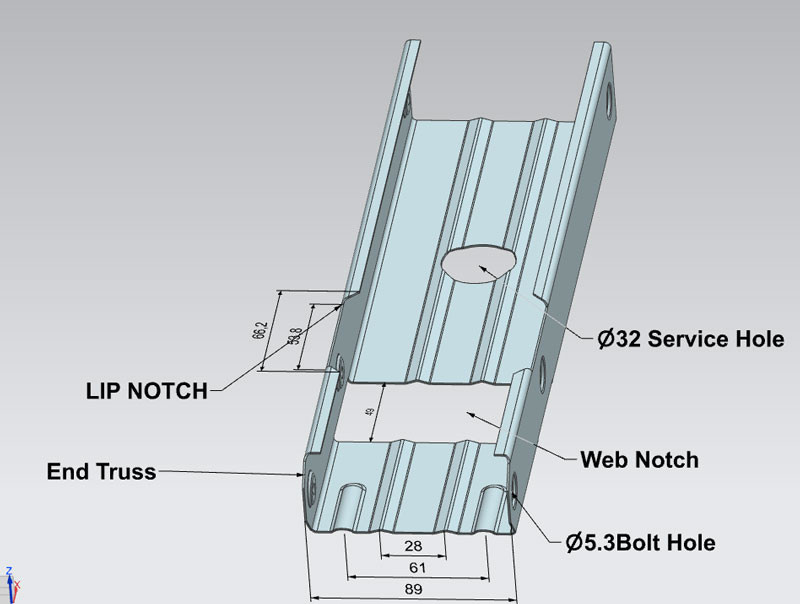

(7) جهاز إبرة تلقائي (حفرة الخدمة، حفرة الغطاء، قطع الشفاه، حفرة الشبكة، حفرة الشفاه، حفرة البقع، خندق التقلص) ؛
(8) جهاز الهيدروليكي للقطع اللاحق (المادة: SKD-11) ؛
جهاز الطباعة الآلي: الطباعة على جانبين متماثلين في الارتفاع.
طاولة التشغيل: 4 أمتار.
|
