تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | خط قطع الحز الصلب الملون 0.2 - 3.0 مم مع سرعة العمل 20-30m / دقيقة | قطع المواد: | جالفالوم ، مجلفن |
|---|---|---|---|
| سمك المادة: | 0.2 مم -3 مم | سرعة العمل: | 8 م / دقيقة - 30 م / دقيقة (يمكن تخصيصها) |
| وزن الملف: | يمكن تخصيص | قطع القطع: | 2 - 30 قطعة |
| وزن الآلة: | 13000 كجم | دقة عرض القطع: | ± 0.01 - ± 0.05 مم |
| تسليط الضوء: | 20m / min آلة حز لفائف الصفيحة,30m / min آلة حز لفائف الصفيحة,3.0mm سماكة آلة قطع |
||
خط قطع الحز الصلب الملون 0.2 - 3.0 مم مع سرعة العمل 20-30m / دقيقة

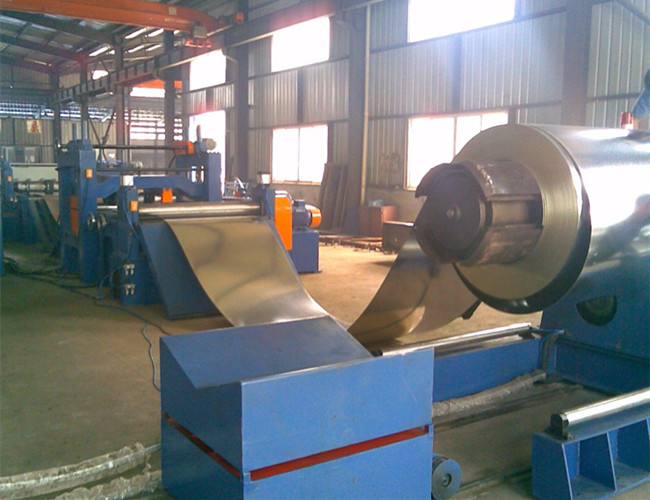

يتكون خط إنتاج التقطيع من ثلاثة مكونات رئيسية: جهاز فك اللفائف ، وجهاز تقطيع ، وجهاز إعادة لف.يتم إعادة لف المادة في غطاء فتحة الارتداد أثناء مرورها عبر المنصة بين عجلتي القطع الدائرية (واحدة فوق والأخرى أدناه).لتحديد المكونات المناسبة ، وحجم الساق ، ومجموعة الأدوات ، والقدرة الحصانية ، والتوتر للمواد المراد قطعها ، يجب أن يتعاون موردو المعدات والمستخدمون النهائيون.
تحديد
| رقم. | العنصر | وصف |
| 1 المواصفات الرئيسية | 1 المواد الخام | المجلفن ، الألومنيوم ، اللون الصلب ، Handness 235MPa |
| 2 سمك المواد الخام | 0.2 مم - 3.0 مم | |
| 3 عرض المواد الخام | 600 مم - 1600 مم | |
| 4 الشريط القطر الداخلي | φ480 مم -φ550 ملم | |
| 5 شريط قطر خارجي | φ1600 ملم | |
| 6 وزن الملف | 5 طن 7 طن 10 طن | |
| 7 / رقم الحز | 30 قطعة كحد أقصى | |
| 8 أعلى سرعة خط حز | 8 م / دقيقة - 35 م / دقيقة | |
| 9 الحد الأدنى من عرض خط القطع | 30 ملم | |
| 10دقة عرض القطع | ± 0.01 - ± 0.05 مم | |
| 11. تقدير الجهد التشغيلي | 380 فولت ، 3 مراحل ، 60 هرتز حسب الطلب | |
| 12. الوزن الإجمالي | 14000 كجم | |
| 12. مساحة العمل (L * W) | 20000 مم * 6000 مم | |

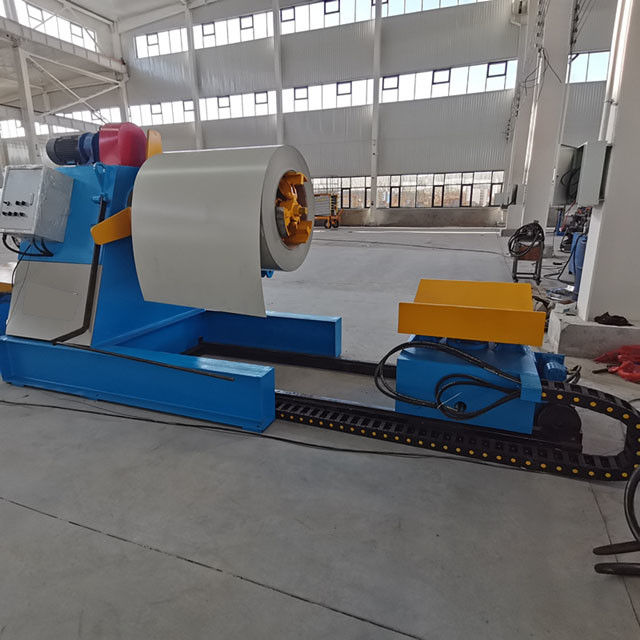

| 2 مواصفات آلة التفكيك | 1 الشريط القطر الخارجي | الأعلىφ1600 ملم |
| 2 عرض الشريط | 600 مم - 1600 مم | |
| 3 شريط القطر الداخلي | φ480 مم -φ530 ملم | |
| 4 وزن الملف | 5/7/10 طن | |
| 5 سرعة عمل قصوى | 8 م / دقيقة - 30 م / دقيقة | |
| 6 شريط ضيق المدى | φ480 مم -φ530 ملم | |
| 7 قطر رمح | φ180 ملم | |
| 8 الطول الفعال للبكرة | 1600 ملم | |
| 9 محرك قوة موتر | 5 كيلو واط | |
| 10. تحميل قطر السيارة | φ 700 مم - 1500 مم | |
| 11 تحميل وزن السيارة | 5/7/10 طن | |
| 12 سرعة السيارة | حوالي 4 م / دقيقة | |
| 4 مواصفات آلة الحز | 1 عرض القطع | الأعلىφ1600 ملم |
| 2 سمك القطع | 0.2 مم - 2.0 مم | |
| 3 قطر عمود القاطع | φ180 ملم | |
| 4 قطع رمح المواد | 40 كر | |
| 5.حجم القاطع | 200 مم * 300 مم * 15 مم | |
| 6 مادة القاطع | Cr12MoV | |
| 7 حجم مباعد القاطع | 180 مم * 240 مم * 15 مم | |
| 8 محرك موتر | 15 كيلو واط | |
| 9 عدد القطع | 2-30 قطعة | |
| 10 كتر لا. | 32 قطعة كحد أقصى | |
| 5 آلة التخطيط | 1 قطر رمح | φ130 ملم |
| 2 رمح لا. | أعلى صفين ، أسفل 3 صفوف | |
| 3 سمك منتصف اللوح | 40 ملم | |
| 4 قطر قضيب التغطية | φ 130 ملم | |
| 5 عرض الفيلم | 1600 ملم | |
| 6 جدول التوتر | 1 عمود الفصل | 3 قطع ، 1 قطع ضغط رمح |
| عدد 2 اسطوانة هواء | 3 قطع | |
| 7 مواصفات جهاز اللف | 1 الشريط القطر الخارجي | الأعلىφ1600 ملم |
| 2 عرض الشريط | 600 مم - 1600 مم | |
| 3 شريط القطر الداخلي | φ480 مم -φ530 ملم | |
| 4 وزن الملف | 5 - 10 طن | |
| 5 سرعة عمل قصوى | 8 م / دقيقة - 30 م / دقيقة | |
| 6 شريط ضيق المدى | φ485 مم -φ530 ملم | |
| 7 قطر رمح | φ180 ملم | |
| 8 الطول الفعال للبكرة | 1750 ملم | |
| 9 محرك قوة موتر | 30 كيلو واط | |
| 8 مواصفات جهاز اللف | 10 تحميل قطر السيارة | φ 1000 مم - 1750 مم |
| 11 تحميل وزن السيارة | 10 أطنان كحد أقصى | |
| 12 سرعة السيارة | حوالي 4 م / دقيقة | |
| 9 نظام التحكم الكهربائي | 2 مجموعات.نظام التحكم في الكمبيوتر هو Siemens PLC. | |
| 10 آلة تجميع الحواف | 1 محرك موتر | 3 كيلو واط |
| 2 تجميع عرض المواد | 20 ملم كحد أقصى | |
| 3 عرض الحافة المزدوجة | 400 ملم | |
ميزة
تحافظ خطوط الحز على دقة عالية مع السماح بالتغييرات الفورية.تتيح لنا اللفافات الكبيرة والتحكم الكامل بالآلات تسليم خطوط الإنتاج في الوقت المحدد وفي حدود الميزانية مع أحدث التقنيات لمراقبة الجودة والأتمتة.
