تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | متعددة الوظائف لفائف التسوية المعدنية الحز والقطع للطول | قطع المواد: | Galvalume ، المجلفن ، PPGI ، الألومنيوم |
|---|---|---|---|
| سمك المادة: | 0.2 مم -1.5 مم | سرعة العمل: | 8 م / دقيقة - 30 م / دقيقة |
| وزن اللفة: | 5 طن / 7 طن / 10 طن | قطع القطع: | 2 - 30 قطعة |
| وزن الآلة: | 13000 كجم | دقة عرض القطع: | ± 0.01 - ± 0.05 مم |
| تسليط الضوء: | خط قص وطول 1.5 مم,خط حز لفائف الفولاذ الأوتوماتيكي 1.5 مم,خط قطع وطول PPGI |
||

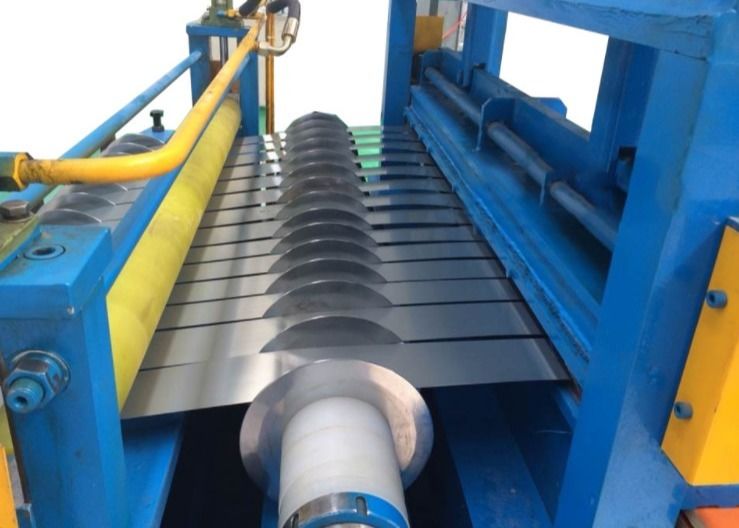

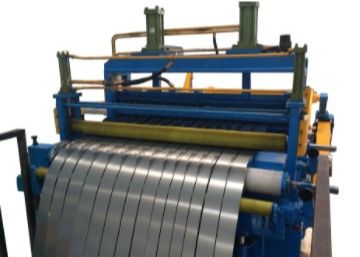

متعددة الوظائف لفائف التسوية المعدنية الحز والقطع للطول
تسمى آلة القطع أيضًا بخط الحز العمودي الذي يستخدم لشق لفائف الصلب المدرفلة على البارد ، ولفائف الفولاذ المدرفلة على الساخن ، ولفائف الصلب المجلفن ، ولفائف الصلب السيليكوني ، ولفائف الفولاذ المقاوم للصدأ ، ولفائف الألمنيوم ، إلخ إلى عرض مختلف وفقًا لمتطلبات الإنتاج الخاصة بالمستخدم والقطع كذلك .
تحديد
| رقم. | العنصر | وصف |
| 1 المواصفات الرئيسية | 1 المواد الخام | مجلفن ، ألومنيوم ، لون صلب ، يد 235 ميجا باسكال - 485 ميجا باسكال |
| 2 سمك المواد الخام | 0.2 مم - 3.0 مم | |
| 3 عرض المواد الخام | 600 مم - 1600 مم | |
| 4 الشريط القطر الداخلي | φ 480 مم - φ 530 ملم | |
| 5 شريط قطر خارجي | φ 1600 ملم | |
| 6 وزن الملف | 5 طن - 10 طن | |
| 7 / رقم الحز | 30 قطعة كحد أقصى | |
| 8 أعلى سرعة خط حز | 8 م / دقيقة - 30 م / دقيقة | |
| 9 الحد الأدنى من عرض خط القطع | 35 ملم | |
| 10دقة عرض القطع | ± 0.01 - ± 0.05 مم | |
| 11. تقدير الجهد التشغيلي | 380 فولت ، 3 مراحل ، 60 هرتز | |
| 12. الوزن الإجمالي | 14000 كجم | |
| 12. مساحة العمل (L * W) | 20000 مم * 6000 مم | |
| 2 مواصفات آلة التفكيك | 1 الشريط القطر الخارجي | الأعلى φ 1600 ملم |
| 2 عرض الشريط | 600 مم - 1600 مم | |
| 3 شريط القطر الداخلي | φ 480 مم - φ 530 ملم | |
| 4 وزن الملف | 5/7/10 طن | |
| 5 سرعة عمل قصوى | 8 م / دقيقة - 30 م / دقيقة | |
| 6 شريط ضيق المدى | φ 480 مم - φ 530 ملم | |
| 7 قطر رمح | φ180 ملم | |
| 3مواصفات آلة التفكيك | 8 الطول الفعال للبكرة | 1600 ملم |
| 9 محرك قوة موتر | 5 كيلو واط | |
| 10. تحميل قطر السيارة | φ 700 مم - 1500 مم | |
| 11 تحميل وزن السيارة | 5/7/10 طن | |
| 12 سرعة السيارة | حوالي 4 م / دقيقة | |
| 4 مواصفات آلة الحز | 1 عرض القطع | الأعلى φ 1600 ملم |
| 2 سمك القطع | 0.2 مم - 2.0 مم | |
| 3 قطر عمود القاطع | φ180 ملم | |
| 4 قطع رمح المواد | 40 كر | |
| 5.حجم القاطع | 200 مم * 300 مم * 15 مم | |
| 6 مادة القاطع | Cr12MoV | |
| 7 حجم مباعد القاطع | 180 مم * 240 مم * 15 مم | |
| 8 محرك موتر | 15 كيلو واط | |
| 9 عدد القطع | 2-30 قطعة | |
| 10 كتر لا. | 32 قطعة كحد أقصى | |
| 5 آلة التخطيط | 1 قطر رمح | φ 130 ملم |
| 2 رمح لا. | أعلى صفين ، أسفل 3 صفوف | |
| 3 سمك منتصف لوحة | 40 ملم | |
| 4 قطر قضيب التغطية | φ 130 ملم | |
| 5 عرض الفيلم | 1600 ملم | |
| 6 جدول التوتر | 1 عمود الفصل | 3 قطع ، 1 قطع ضغط رمح |
| عدد 2 اسطوانة هواء | 3 قطع | |
| 7 مواصفات جهاز اللف | 1 الشريط القطر الخارجي | الأعلى φ 1600 ملم |
| 2 عرض الشريط | 600 مم - 1600 مم | |
| 3 شريط القطر الداخلي | φ 480 مم - φ 530 ملم | |
| 4 وزن الملف | 5 - 10 طن | |
| 5 سرعة عمل قصوى | 8 م / دقيقة - 30 م / دقيقة | |
| 6 شريط ضيق المدى | φ 485 مم - φ 530 ملم | |
| 7 قطر رمح | φ 180 ملم | |
| 8 الطول الفعال للبكرة | 1750 ملم | |
| 9 محرك قوة موتر | 30 كيلو واط | |
| 8 مواصفات جهاز اللف | 10 تحميل قطر السيارة | φ 1000 مم - 1750 مم |
| 11 تحميل وزن السيارة | 10 أطنان كحد أقصى | |
| 12 سرعة السيارة | حوالي 4 م / دقيقة | |
| 9 نظام التحكم الكهربائي | 2 مجموعات.نظام التحكم في الكمبيوتر هو Siemens PLC. | |
| 10 آلة تجميع الحواف | 1 محرك موتر | 3 كيلو واط |
| 2 تجميع عرض المواد | 20 ملم كحد أقصى | |
| 3 عرض الحافة المزدوجة | 400 مم | |
طلب

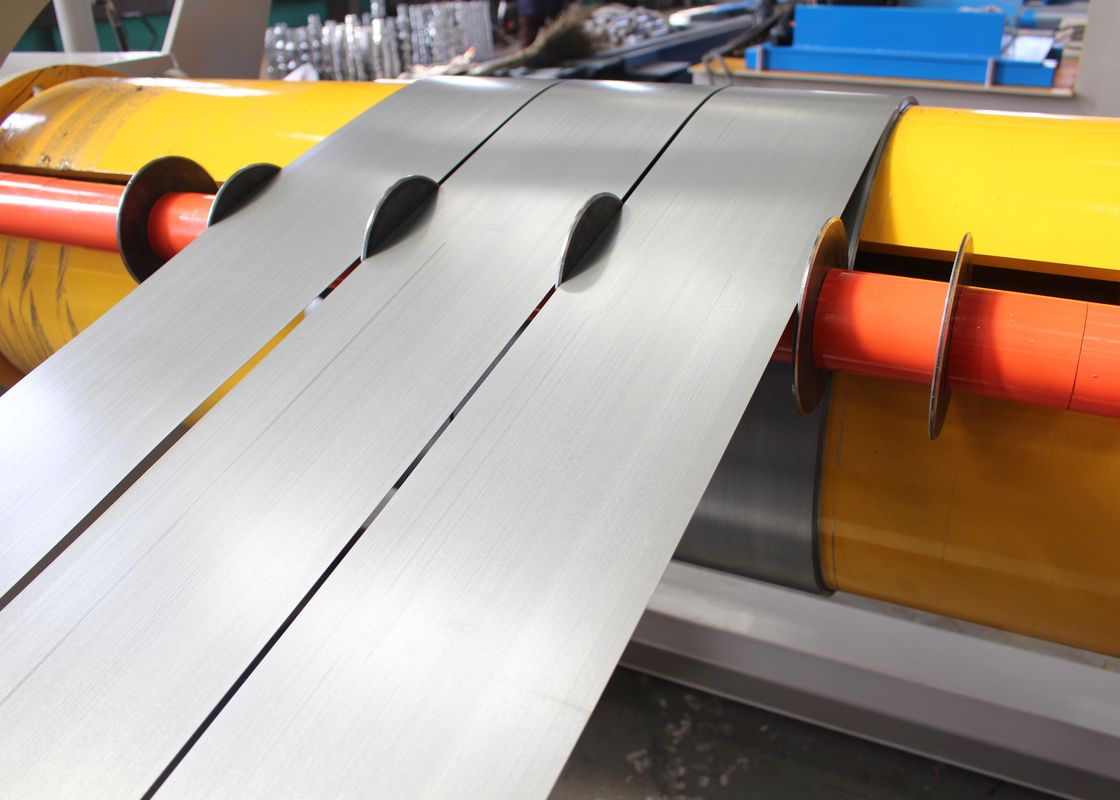

يتم ارتداد الشرائط المعدنية الأصغر في نهاية آلة الحز التي يتم من خلالها استخدام هذه الشرائط الأصغر بالضرورة من أجل الاستخدام التالي للعملية في المجال المهني لصنع المحولات ، وصناعة المحركات ، وصناعة مطاحن اللحام / الأنبوب ، وصناعة التشكيل بالدرفلة على البارد ، صناعة دريوال السقف وغيرها من الصناعات عالية الدقة صنع وصناعة الشرائط المعدنية.
ميزة
خطنا المنفصل هو الحفاظ على دقة عالية مع السماح بالتغييرات الفورية.اللفائف ذات السعة الكبيرة والتحكم الكامل في الآلات ، باستخدام أحدث التقنيات للإشراف على مراقبة الجودة والأتمتة ، نقدم خطوط الإنتاج في الوقت المحدد وفي حدود الميزانية!
